精密管(ファインパイプ)

精密管(ファインパイプ)

シームレスパイプを凌駕。

素材メーカーならではの厳選素材と独自の加工技術により、“シームレスパイプ”を凌駕する溶接引抜管“ファインパイプ”を 実現いたしました。自社開発した独自加工(溶接-引抜-焼鈍)と最新の専用設備を用いることで、高品位でありながら低コストの製品を提供いたします。

精密管(ファインパイプ)の特長

シームレスを凌ぐ耐圧・耐久性
優れた偏肉特性と独自の溶接技術によりシームレスパイプを凌ぐ耐圧・耐久性を有しています。
高精度で低コスト
高精度材と独自造管技術で造られたファインパイプは、溶接パイプより高精度でシームレスパイプより低コストです。
選べる製品形態
お客様の最も使いやすい形態(コイル巻き、定尺品、切断品、特殊加工品)でお届けいたします。
独自の溶接制御技術
溶接部を全長コントロールしたファインパイプはシームレスパイプを凌駕します。
素材からの一貫生産
最も最適な素材をお客様の仕様ごとに選定します。
100%保証体制
独自の全長保証体制で創られたファインパイプは安心してお使いいただけます。

日本金属のファインパイプとは

独自の溶接制御技術

ファインパイプは素材から最終製品の各工程で確実な品質を保証するために、インライン検査装置を用いた様々な検査を実施しています。お客様ごとに開発した独自検査システムを用いることで、全長・全数100%保証体制を構築しました。

耐圧性・耐久性

ファインパイプは、高精度素材をフォーミングして製造するため良好な寸法精度を持っています。そのため肉厚精度が影響するバースト試験では、非常に高い耐圧性能を示します。また、疲労耐久特性についても、溶接部を調質したファインパイプは溶接していないシームレスパイプと同等の耐久性能を有しており、安心してご使用いただけます。

ファインパイプ:内圧疲労試験データ

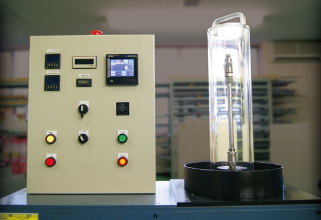

パイプバースト試験機
パイプバースト試験機

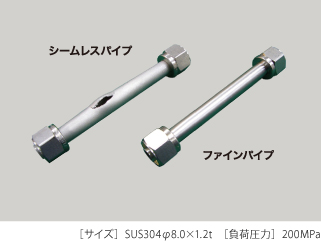

バースト試験結果
バースト試験結果

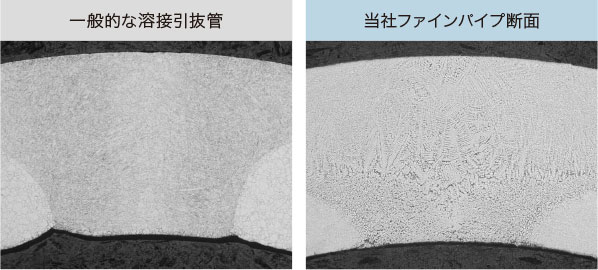

溶接制御技術

溶接に最適な専用素材の調達、独自技術による製造プロセスにより、溶接部の段差を制御し、外内面品質に優れたパイプを製造いたします。冷間加工と熱処理を適切に組み合わせることにより、溶接部の品質は限りなく母材部と同等になるため、強度・加工性に差はありません。

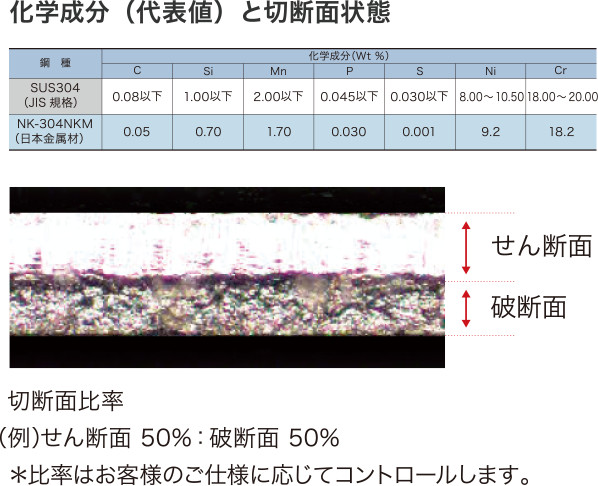

素材からの一貫生産

ステンレスの代表鋼種であるSUS304は日本金属で独自設計し溶接性と引抜性が最高となるように化学組成を最適化、厳密な管理でロット間のバラツキもありません。(NK-304NKM
さらに安定した溶接品質が保てるよう切断面の状態も管理しています。

製造工程・範囲

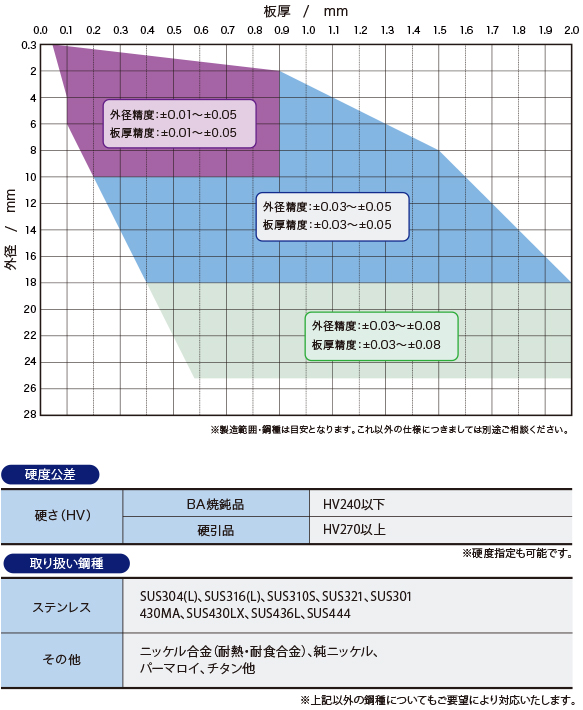

製造可能範囲

製造範囲は目安となります。形状など詳細につきましては別途ご相談ください。

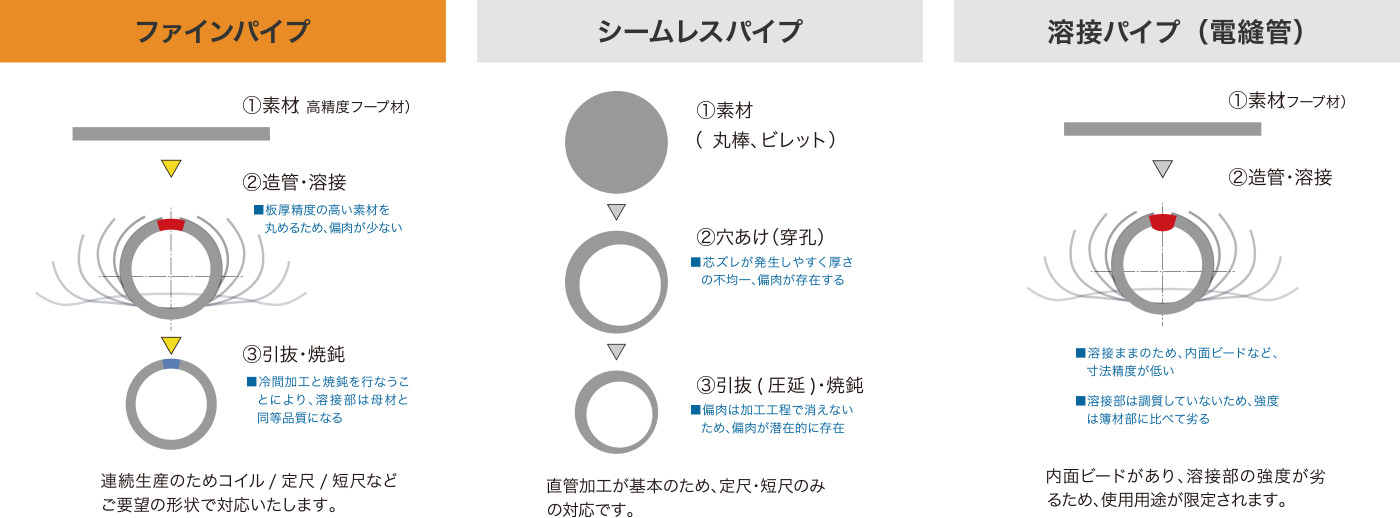

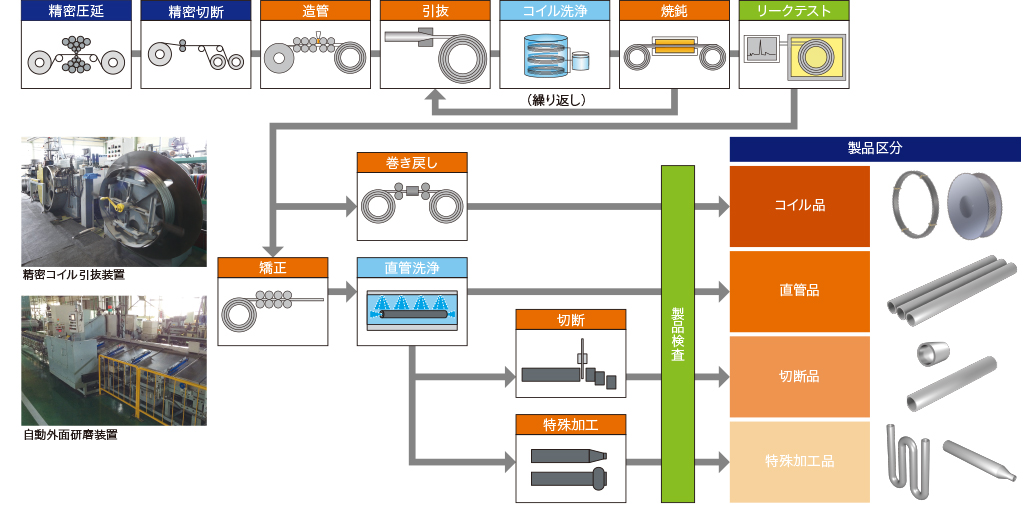

製造工程

日本金属のファインパイプは、お客様ごとの仕様に最適な素材の管理、独自技術を用いた高精度・高生産技術に加えて徹底した自動化設備によるコストダウンを行っています。

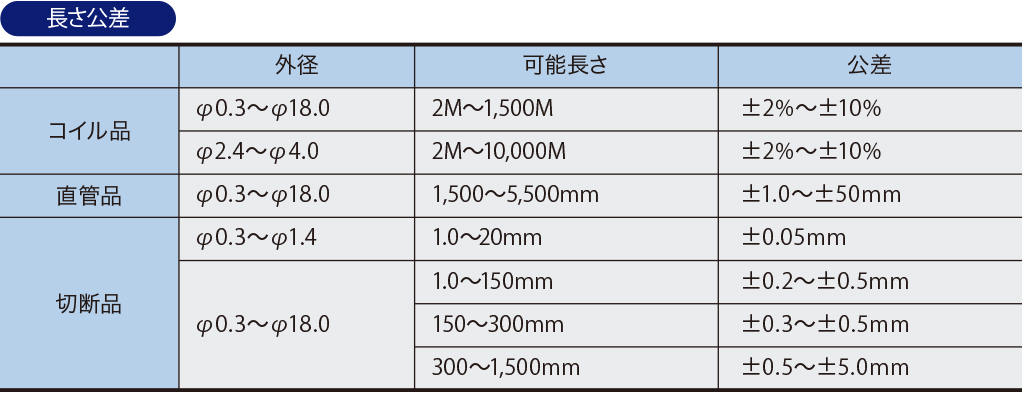

長さ公差

品質保証

100%保証体制

ファインパイプは素材から最終製品の各工程で確実な品質を保証するために、インライン検査装置を用いた様々な検査を実施しています。お客様ごとに開発した独自検査システムを用いることで、全長・全数100%保証体制を構築しました。

溶接保証

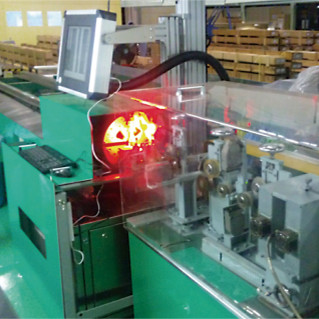

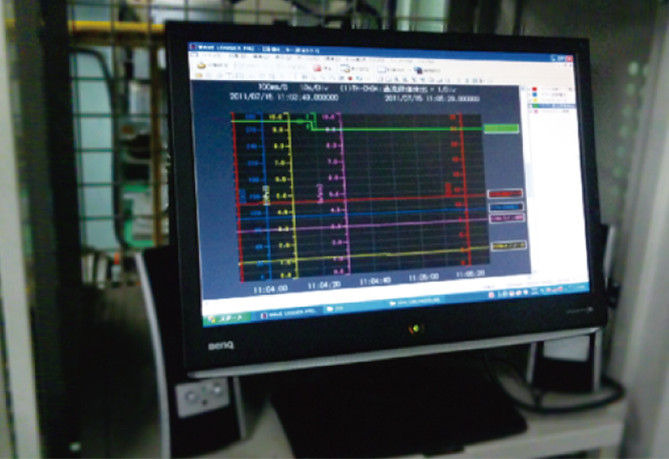

溶接全長監視システム
溶接全長監視システム

溶接加工時に連続的に溶接条件・溶接形態・キズ有無を全長監視することにより、全長溶接部保証を行っています。

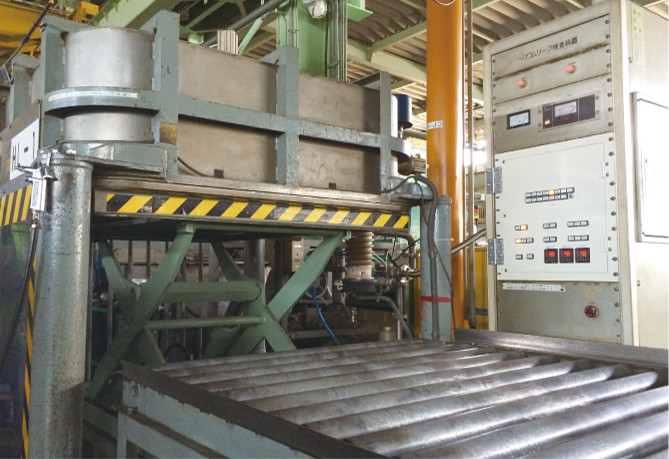

ヘリウムリーク検査装置
ヘリウムリーク検査装置

ヘリウムは原子記号の中で2番目に小さく、非常に微細な不具合も検出します。リーク検査では最も高精度な検査方式であり、日本金属で造管したすべての製品はこの検査装置で保証しています。

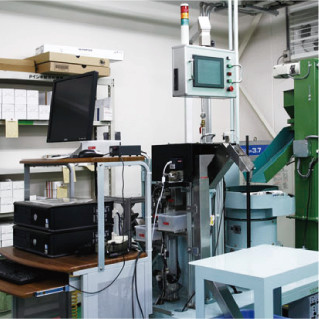

自動検査装置

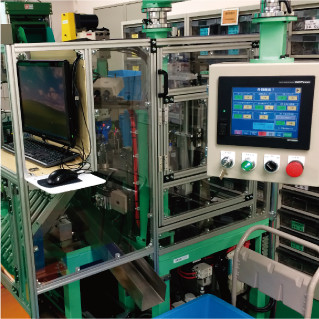

  • 直管品画像検査装置
    直管品画像検査装置

    画像による外面品質検査と渦流探傷、寸法測定を同時に行うハイブリッド検査装置です。

  • 特殊形状品画像検査装置
    特殊形状品画像検査装置

    複雑形状をしたパイプの形状・数十項目の寸法と端面状態を画像で測定します。

  • 切断品内面画像検査装置
    切断品内面画像検査装置

    検査が難しい切断品の内面検査(溶接品質、キズ)を実現した最新の検査システムです。

  • 超極細管検査装置
    超極細管検査装置

    1.0φ以下極細管の曲り検査装置となり、目視では難しい検査もすべて機械で保証します。
